疊片盤式過濾器由過濾單元并列組合而成，其過濾單元主要是由一組帶溝槽或棱的環狀增強塑料濾盤構成。過濾時污水從外側進入，相鄰濾盤上的溝槽棱邊形成的輪緣把水中固體物截留下來；反沖洗時水自環狀濾盤內部流向外側，將截留在濾盤上的污物沖洗下來，經排污口排出。盤片在單元內為緊密壓實疊加在一起，上下兩層盤片中間溝槽起到過濾攔截的作用。原水通過過濾單元時由外向內流動，大于溝槽的雜質會被攔截在外部。疊片盤式過濾器的核心部件是疊放在一起的塑料濾盤，濾盤上有特制的溝槽或棱，相鄰濾盤上的溝槽或棱構成一定尺寸的通道，粒徑大于通道尺寸的懸浮物均被攔截下來，達到過濾效果。該產品在很大程度上可以取代砂濾器等傳統的機械過濾裝置，其性能優越、水電耗遠低于其它產品。
工藝原理
疊片過濾器系統運行，過濾系統有兩種運行狀態：過濾狀態和反沖洗狀態
過濾模式：在過濾狀態下，濁水從外面通過疊片，過濾疊片在彈簧力和液力的作用下被緊緊地壓在一起，雜質顆粒截留在疊片交叉點，經過過濾的凈水從過濾器中流出。
反沖模式：當到達一定的壓差時或時間，系統自動進入反洗狀態，控制系統控制閥門改變水流方向，反沖水壓使彈簧收緊使疊片被松開，位于濾芯支柱上的噴嘴沿切線噴射，使疊片旋轉，將截留在疊片上的雜質沖洗甩出。

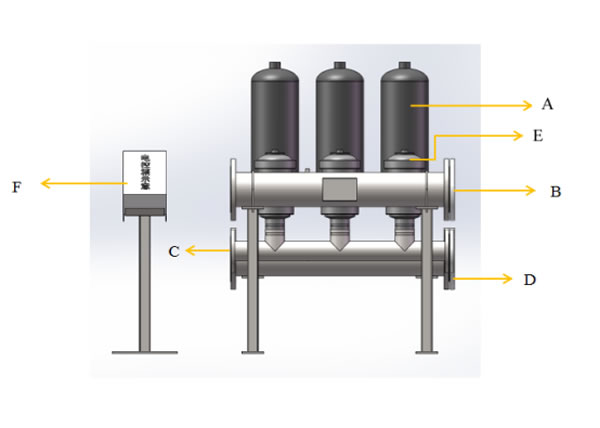

構造示意圖
|
圖號 |
名稱 |
圖號 |
名稱 |
圖號 |
名稱 |
|
A |
過濾單元 |
B |
進水管 |
C |
出水管 |
|
D |
排水管 |
E |
反沖洗閥門 |
F |
系統控制箱 |
選型表
| 型號 | 管道大小 | 高 | 寬 | 長 |
| SLF-DA-202 | 89 | 884.5 | 776.5 | 890 |
| SLF-DA-203 | 108 | 904 | 796 | 1165 |
| SLF-DA-204 | 108 | 904 | 796 | 1440 |
| SLF-DA-205 | 159 | 944.5 | 854 | 1715 |
| SLF-DA-302 | 108 | 1049 | 875 | 890 |
| SLF-DA-303 | 159 | 1074.5 | 933 | 1165 |
| SLF-DA-304 | 159 | 1092 | 933 | 1440 |
| SLF-DA-305 | 159 | 1092 | 933 | 1715 |
| SLF-DA-403 | 159 | 1416.5 | 1200 | 1195 |
| SLF-DA-404 | 219 | 1531.5 | 1200 | 1470 |
| SLF-DA-405 | 219 | 1531.5 | 1200 | 1745 |
| SLF-DA-406 | 273 | 1630.5 | 1200 | 2020 |
| SLF-DA-407 | 273 | 1630.5 | 1200 | 2295 |
精確過濾 根據用水要求,有5μ-600μ多種規格
?；瘔K，節省占地 用戶按需取舍，靈活多變，保證達到使用的要求
高效，全自動 反沖洗單元7-20 秒內以完成沖洗,過濾和反沖洗系統可同時進行
維護簡單 幾乎不需日常維護，檢查亦不需專用工具，可拆卸零部件少
|
應用點 |
描述 |
作用 |
行業 |
|
循環冷卻水 |
空調冷卻水和儀器冷卻水，產品冷卻水 |
防止熱交換器、管道、噴嘴的堵塞和污染，保證熱交換效率，節水節能，提高冷卻水的濃縮比 |
鋼鐵、電力、汽車、化工等 |
|
循環回用水 |
清洗，沖洗水回用，造紙白水回用，工藝水回用，儲水池清潔 |
去除水中雜質，使水達到回用要求，保護設備管道、噴嘴等 |
電力、造紙、鋼鐵、汽車等 |
|
一般用水 |
總進水、噴洗水、清潔水、工藝水、飲用水 |
去除水中雜質，使水達到回用要求，保護設備管道、噴嘴等 |
電力、化工、汽車、造紙等 |
|
一般水處理單元保護 |
保護砂濾器、樹脂、保護濾袋、濾芯 |
去除水中雜質，延長被保護水處理單元的再生時間或使用壽命，節約反沖洗水和更換成本 |
所有行業 |
|
膜保護過濾 |
微濾膜、超濾膜、R/O離子交換膜 |
去除水中大的雜質，軟性雜質，纖維性雜質，有效保護膜 |
水處理 |
|
海水過濾 |
海水淡化預過濾、海水養殖、海水循環 |
去除雜質和海水微生物活體，全塑系統耐腐蝕 |
水處理 |
|
廢水處理 |
廢水直接過濾排放、生物處理前過濾，中水回用前過濾 |
降低水中顆粒性BOD、COD，降低水中雜質和有機活體（細菌、藻類、寄生蟲） |
所有行業 |
|
其他化工流體 |
溶劑型、乳化液 |
達到生產要求、保護設備 |
所有行業 |
